まちづくりデザインスタジオ２ (3年)
第7回 実測図面のチェック3
2025/11/18
SHARE
クリップボードに
コピーしました
【担当】黒田泰介、兼広彰、戸田啓太
2025年11月18日（火）、まちづくりデザインスタジオ2の第7回の授業が行われました。今回は実測図面の最終確認です。
前回の授業では、寸法や基準線などの書式を各班で統一させました。
各班、先生方と最終確認を行いました。まだ作成できていない箇所や長さなど分からない部分は、野帳や実測調査の際に撮影した写真、各班の図面を見ながら確認しましょう。

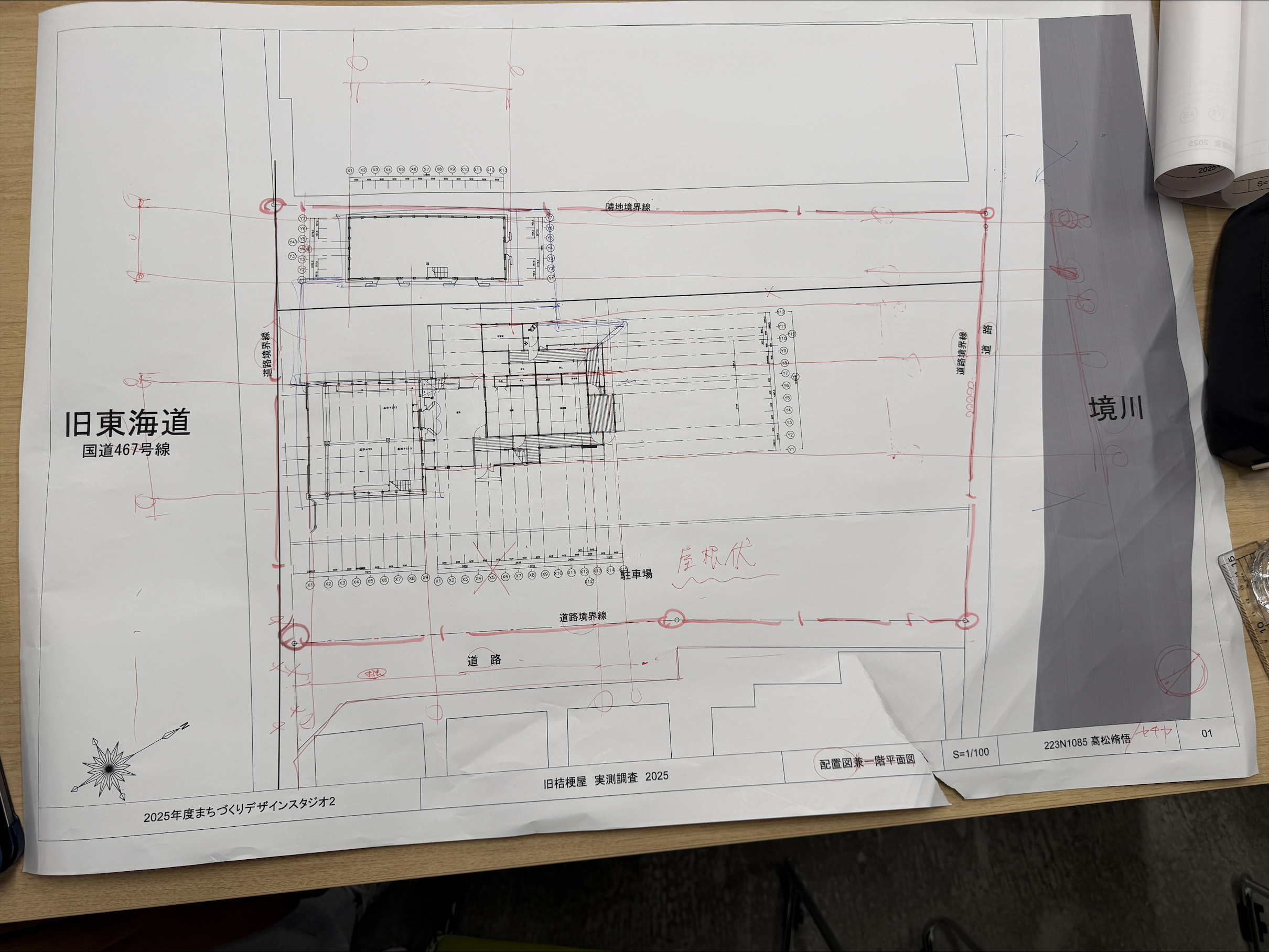

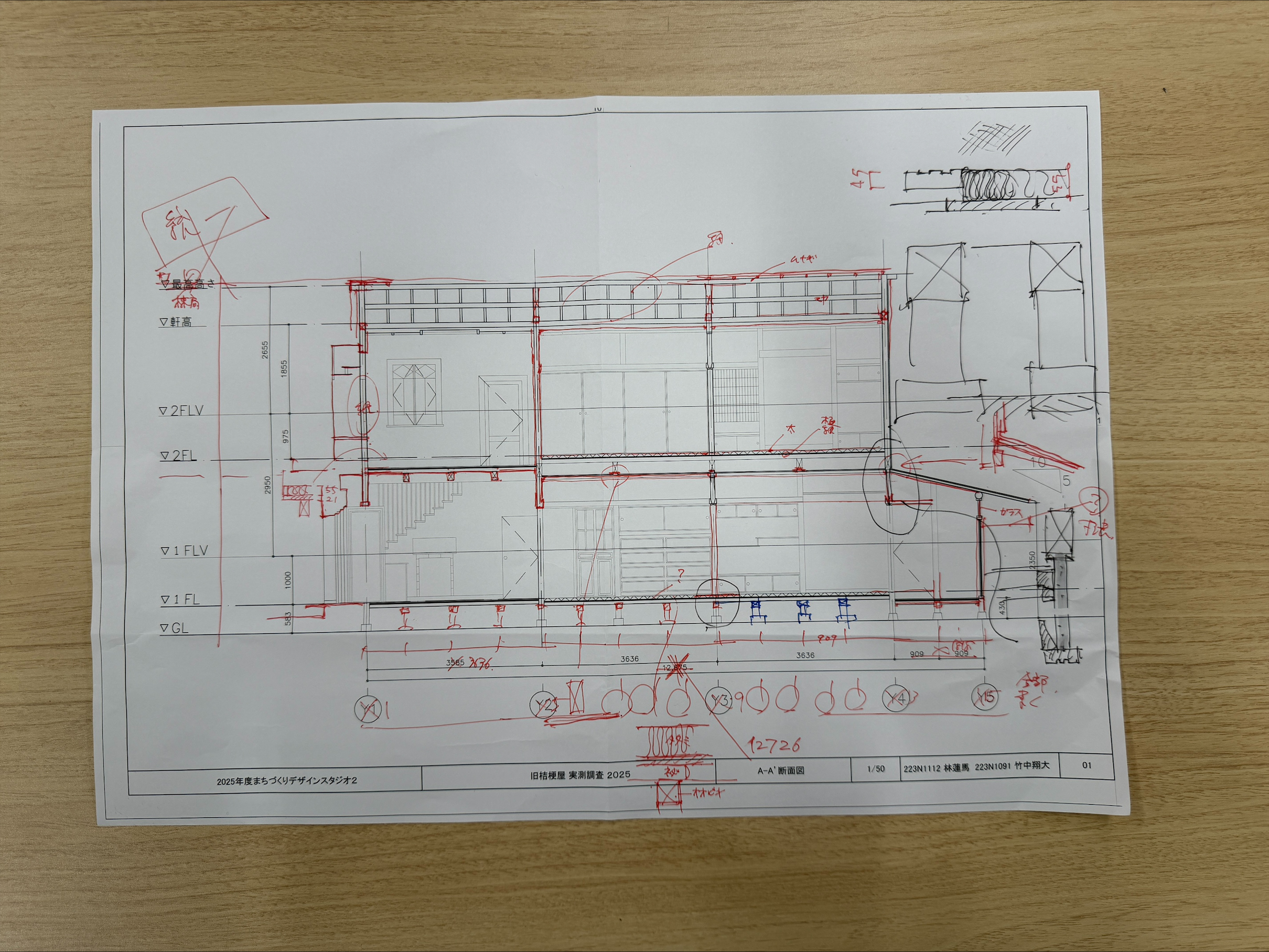

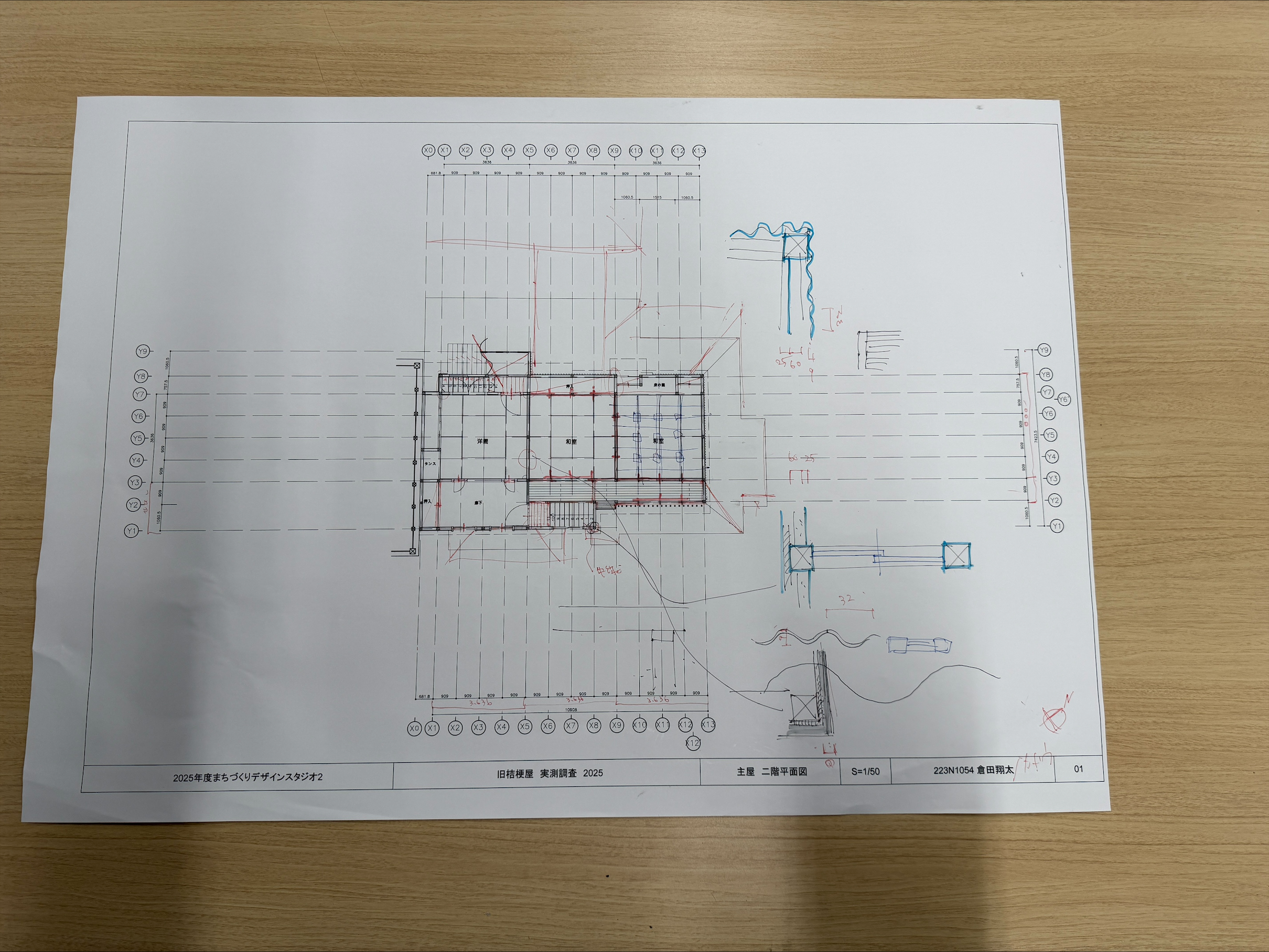

主屋は平面、断面ともに図面も仕上がってきました。今後は立面や屋根伏との整合を進めます。３つの建物をまとめた連続平面図をつくりましょう。店蔵は、野帳を元に断面を正確に書きましょう。文庫蔵は西側立面を描きます。
次回は実測図面の提出になります。今回までで言われてきた箇所やまだ作成できてないところはしっかりと作成し、次回の授業までに完成させましょう。
また、後半の課題では個人の設計課題が始まります。少しずつでも設計を考えていきましょう。
SA：久保田
